DFRobot SEN0502 – 360 Asteen Pyörivä Enkooderimoduuli

DFRobot SEN0502 – 360 Degree Rotary Encoder module

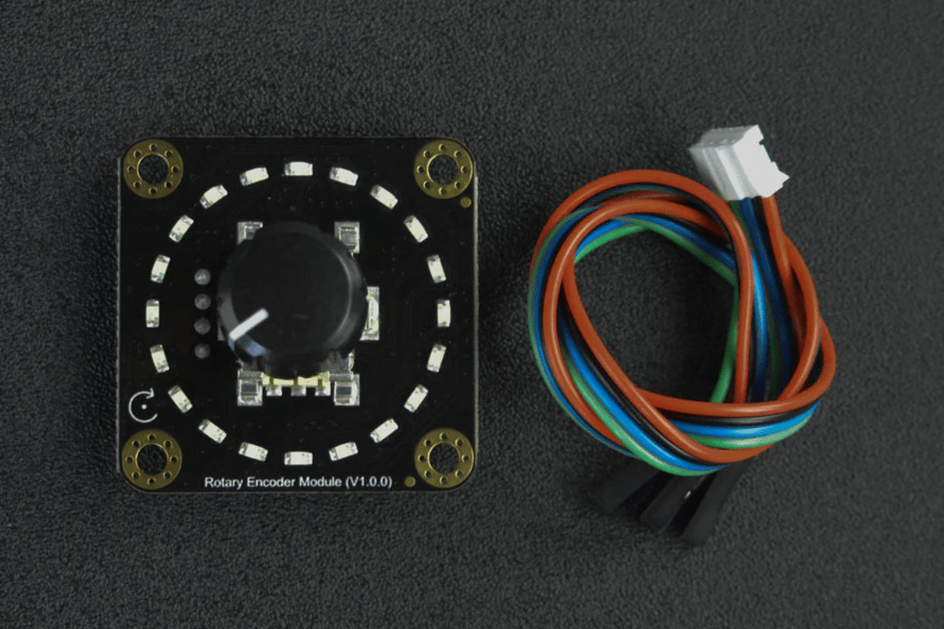

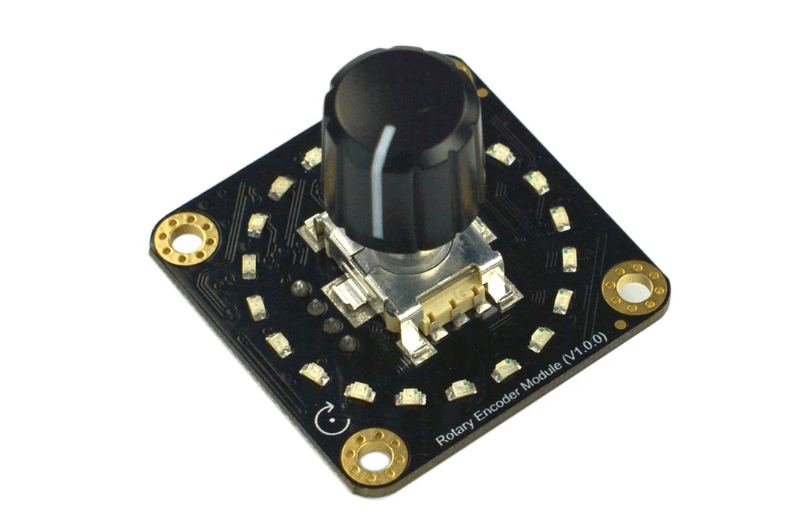

DFRobot SEN0502 on 360 asteen pyörivä enkooderimoduuli, joka muistuttaa ulkoisesti potentiometriä, mutta toimii enkooderi-kytkimenä. Se tarjoaa 20 pulssia per kierros, ja jokainen pulssi vastaa yhtä askellusta. Jokaiselle askellukselle on asetettu LED-merkkivalo, joka näyttää reaaliaikaisen tilan.

Moduuli tukee I2C-tiedonsiirtoa, ja sen tarkkuus on säädettävissä 1–51 askelta per detent ohjelmallisesti. Tämä mahdollistaa tarkkuuden mukauttamisen sovelluksen tarpeisiin – esimerkiksi, kun tarkkuus on asetettu arvoon 1, yksi LED syttyy 2,5 kierroksen jälkeen, mutta arvolla 51 LED vaihtuu jokaisella askelluksella.

Kaskadointitoiminnon ansiosta yhdellä I2C-liitännällä voidaan hallita useita enkoodereita, mahdollistaen esimerkiksi valaistuksen kirkkauden, värin, äänenvoimakkuuden ja nopeuden säädön useilla laitteilla samanaikaisesti.

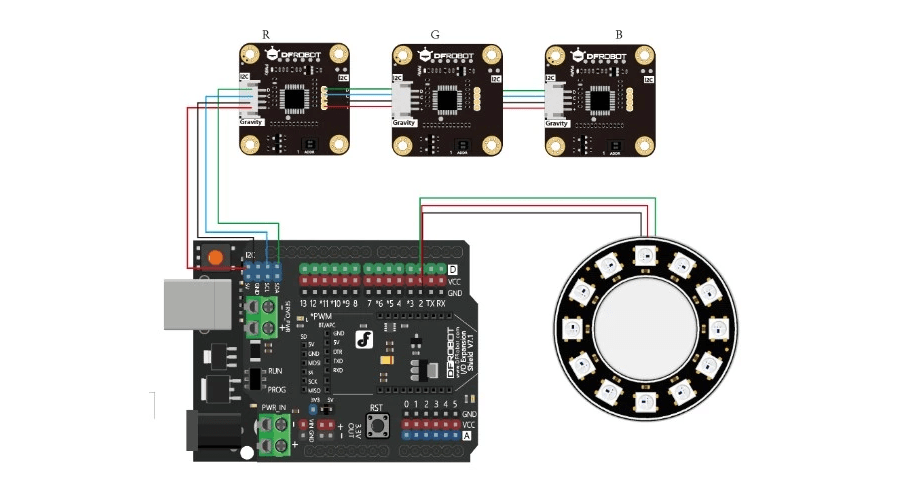

Esimerkkikaavio RGB LEDin ohjauksesta kolmella encoderilla

Ominaisuudet:

• Kaskadoitava liitäntä – useiden moduulien käyttö yhdellä I2C-väylällä
• I2C-dataliitäntä – eteenpäin käännettäessä arvo kasvaa, taaksepäin laskettaessa arvo pienenee

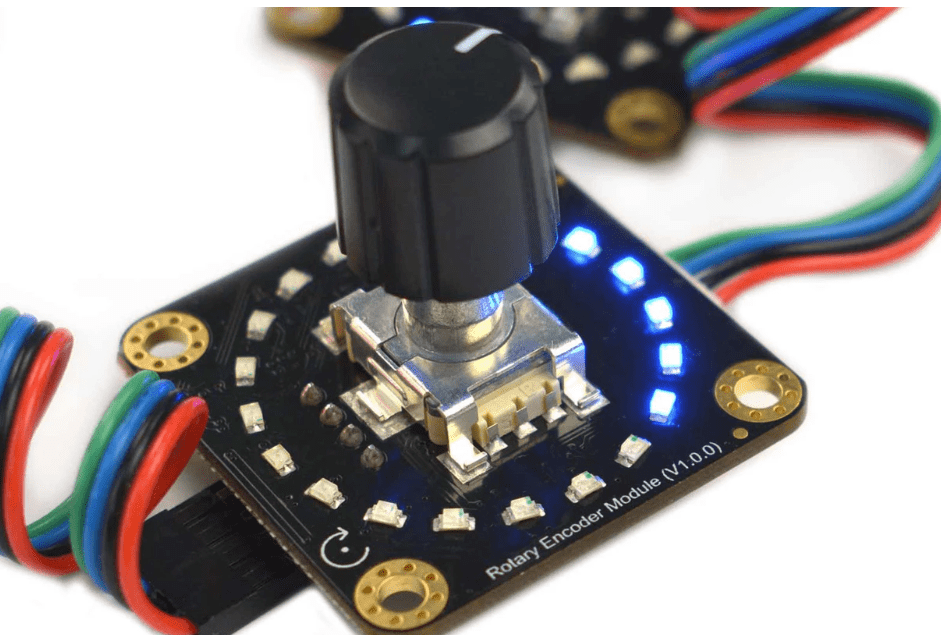

• LED-merkkivalo jokaiselle askellukselle – visuaalinen palaute pyörityksestä
• Mahdollisuus asettaa 4 erilaista I2C-osoitetta osoitekytkimellä

Sovelluskohteet:

• Autoteollisuus – säätimet ja ohjaimet
• Multimedia- ja äänentoistolaitteet – äänenvoimakkuuden ja sävyn hallinta
• Mittalaitteet ja instrumentit
• Älykotiratkaisut

Tämä monipuolinen ja helposti integroitava pyörivä enkooderi sopii laajaan valikoimaan sovelluksia, joissa tarvitaan tarkkaa ja kestävää kytkintä.
